KEYSIGHT N5232A PNA - L 微波網絡分析儀的性能與應用解析

引言

在當今科技飛速發展的時代，微波技術在通信、雷達、航空航天等眾多領域發揮著至關重要的作用。而微波網絡分析儀作為一種核心測量儀器，對于微波器件和系統的研發、生產和測試具有不可替代的作用。KEYSIGHT N5232A PNA - L 微波網絡分析儀便是其中一款備受矚目的儀器，它憑借其**的性能和廣泛的應用場景，成為了眾多工程師和科研人員的得力助手。接下來，我們將深入探討這款儀器的主要性能和應用場景。

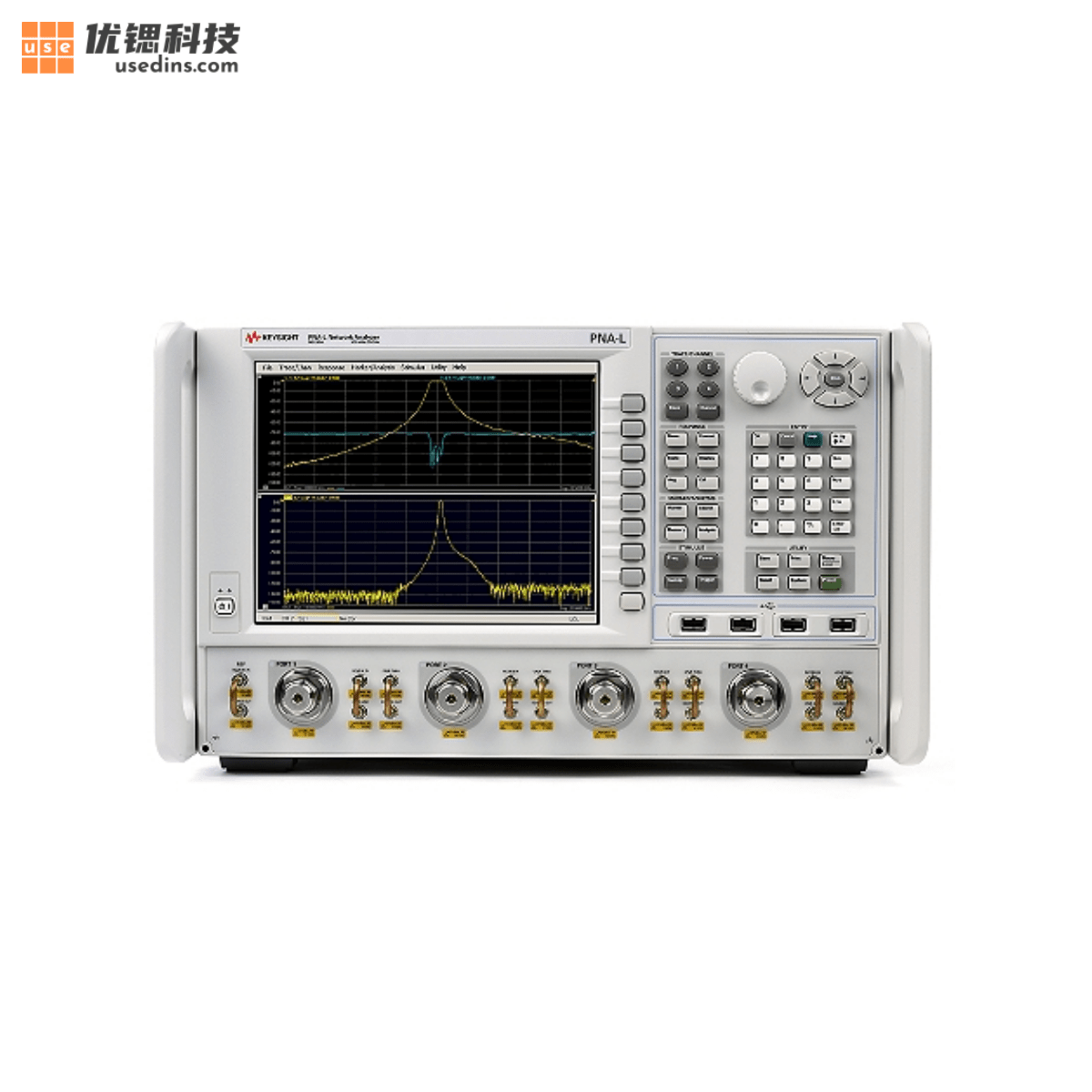

KEYSIGHT N5232A PNA - L 微波網絡分析儀概述

KEYSIGHT N5232A PNA - L 微波網絡分析儀是是德科技（KEYSIGHT）公司推出的一款高性能儀器。它屬于 PNA - L 系列，該系列專門針對無源元器件進行設計，同時也能對放大器和頻率轉換器等簡單有源器件進行測量。N5232A 型號的測試頻率范圍為 300 kHz - 20 GHz，擁有 2 到 4 個端口，能夠滿足不同用戶在不同場景下的測試需求。而且，N523xA PNA - L VNA 可替代且完全兼容現有的 N5230C，這意味著用戶無需改變設置或測試代碼便可使用 N523xA，為用戶的使用和升級提供了極大的便利。

KEYSIGHT N5232A PNA - L 微波網絡分析儀的主要性能

頻率范圍優勢

N5232A 的測試頻率范圍從 300 kHz 到 20 GHz，這樣寬廣的頻率范圍使其能夠適應多種微波頻段的測試需求。在微波通信領域，不同的通信標準和應用可能使用不同的頻段，例如 5G 通信中涉及到的毫米波頻段等。N5232A 能夠覆蓋這些頻段，使得工程師可以對通信設備在不同頻段下的性能進行全面測試，確保設備在整個工作頻段內都能穩定、高效地運行。

動態范圍表現

該儀器的動態范圍在 122 dB - 133 dB 之間。動態范圍是衡量網絡分析儀性能的一個重要指標，它表示儀器能夠同時測量的**信號和最小信號之間的差值。較大的動態范圍意味著儀器可以同時準確地測量強信號和弱信號。在實際測試中，例如在測量微波濾波器的性能時，濾波器可能會對不同頻率的信號產生不同程度的衰減，強信號和弱信號可能同時存在。N5232A 憑借其出色的動態范圍，能夠精確地測量這些信號，為濾波器的設計和優化提供準確的數據。

掃描速度特點

N5232A 具有極快的掃描速度，最快 201 點掃描時間僅為 6 ms。在現代微波器件的研發和生產過程中，需要進行大量的測試和驗證工作?？焖俚膾呙杷俣瓤梢源蟠罂s短測試時間，提高工作效率。例如，在大規模生產微波天線時，使用 N5232A 可以快速完成對每一個天線的性能測試，及時發現問題并進行調整，從而提高生產效率和產品質量。

測量參數準確性

它能夠準確測量端口網絡的各種參數幅值和相位、S 參數等。S 參數是微波網絡分析中最常用的參數之一，它描述了微波網絡中各個端口之間的信號傳輸和反射特性。N5232A 可以高精度地測量 S 參數，為微波器件的設計和分析提供了重要依據。例如，在設計微波放大器時，通過準確測量 S 參數，可以了解放大器的增益、輸入輸出匹配等性能指標，從而對放大器的電路進行優化設計。

軟件支持與功能

PNA - L 網絡分析儀軟件工具支持用戶在各種測量應用中調查、表征自己的設計以及診斷設計問題。它支持物理層測試軟件（PLTS）、材料測量、時域、頻譜分析等多種應用軟件，讓用戶可以更深入地洞察器件特性。例如，通過時域分析軟件，用戶可以觀察信號在時間域上的特性，分析信號的傳輸延遲、脈沖響應等參數，對于解決信號完整性問題具有重要意義。

用戶界面體驗

該儀器配備了多點觸控屏和直觀的用戶界面。這使得用戶在操作儀器時更加方便快捷，能夠加速洞察元器件特性。操作人員無需復雜的培訓即可上手操作，降低了使用門檻，提高了工作效率。例如，工程師可以通過觸控屏直接進行參數設置、數據查看和分析等操作，大大提高了測試的便捷性。

KEYSIGHT N5232A PNA - L 微波網絡分析儀的應用場景

微波介質材料性能測試

在微波頻段，微波介質材料的性能對微波器件的性能有著重要影響。N5232A 可以用于測試微波介質材料的介電常數、介電損耗（品質因數）、諧振頻率溫度系數等參數。例如，在制造微波電路板時，需要使用具有特定介電常數的介質材料。通過 N5232A 對介質材料進行測試，可以確保材料的性能符合設計要求，從而提高電路板的性能和穩定性。在研究新型微波介質材料時，N5232A 能夠提供準確的測試數據，為材料的研發和優化提供支持。

微波元器件的基本分析

N5232A 可以對微波元器件進行全面的基本分析。它能夠測量端口網絡的各種參數幅值和相位、S 參數，并可以用史密斯圓圖顯示測試數據。對于微波濾波器、耦合器、功分器等無源元器件，通過測量 S 參數和其他參數，可以評估元器件的性能，如濾波器的通帶和阻帶特性、耦合器的耦合系數等。對于放大器和頻率轉換器等簡單有源器件，也可以進行基本的性能測試，如放大器的增益、頻率響應等。這有助于工程師對元器件進行選型、設計和優化，提高微波電路的整體性能。

移動通信領域應用

在移動通信領域，N5232A 發揮著重要作用。隨著 5G 通信技術的發展，對移動通信設備的性能要求越來越高。N5232A 可以用于測試手機、基站等移動通信設備的天線性能、射頻前端模塊性能等。例如，在手機天線的研發過程中，通過 N5232A 測量天線的方向圖、增益等參數，優化天線的設計，提高手機的通信質量。在基站的測試中，對基站的射頻功率放大器、濾波器等部件進行性能測試，確?；灸軌蚍€(wěn)定、高效地工作，為用戶提供良好的通信服務。

無線局域網元器件生產

無線局域網（WLAN）在家庭、企業和公共場所得到了廣泛應用。N5232A 可以用于 WLAN 元器件的生產測試，如無線網卡、接入點等。在生產過程中，對這些元器件的射頻性能進行快速、準確的測試，能夠及時發現生產中的問題，提高產品的良品率。例如，通過測量無線網卡的發射功率、接收靈敏度等參數，確保網卡能夠在不同的無線環境下正常工作，為用戶提供穩定的無線連接。

航空航天和國防行業應用

在航空航天和國防領域，對微波設備的性能和可靠性要求極高。N5232A 可以用于測試?yán)走_(dá)系統、衛星通信設備等。在雷達系統中，對雷達天線、發射機、接收機等部件進行性能測試，確保雷達能夠準確地探測目標。在衛星通信中，對衛星上的射頻設備進行測試，保證衛星通信的穩定性和可靠性。例如，在衛星發射前，使用 N5232A 對衛星的通信設備進行全面測試，避免在太空中出現通信故障，保障航天任務的順利進行。

科研與教育領域

在科研和教育領域，N5232A 也是一款非常有用的儀器?？蒲腥藛T可以利用它進行微波領域的前沿研究，如新型微波器件的研發、微波材料的性能研究等。在高校的相關專業教學中，N5232A 可以作為教學實驗設備，讓學生通過實際操作，深入理解微波網絡分析的原理和方法，培養學生的實踐能力和創新能力。例如，在微波技術課程的實驗教學中，學生可以使用 N5232A 對微波濾波器、放大器等器件進行測試和分析，加深對課程知識的理解。

KEYSIGHT N5232A PNA - L 微波網絡分析儀的應用案例

某通信設備制造商的應用案例

某知名通信設備制造商在研發一款 5G 基站的射頻前端模塊時，使用了 KEYSIGHT N5232A PNA - L 微波網絡分析儀。在研發過程中，工程師需要對模塊中的濾波器、放大器等關鍵元器件進行性能測試和優化。通過 N5232A 的快速掃描速度和高精度測量功能，工程師能夠在短時間內獲取大量準確的測試數據。例如，在測試濾波器的 S 參數時，N5232A 能夠清晰地顯示濾波器的通帶和阻帶特性，幫助工程師發現濾波器設計中的問題并進行改進。最終，該制造商成功研發出了性能**的 5G 基站射頻前端模塊，提高了產品在市場上的競爭力。

高?？蒲许椖恐械膽?yīng)用案例

某高校的微波技術科研團隊在開展一項關于新型微波介質材料的研究項目中，采用了 N5232A 進行材料性能測試。研究團隊需要測量新型材料的介電常數、介電損耗等參數，以評估材料的性能。N5232A 的寬頻率范圍和高精度測量能力滿足了研究團隊的需求。通過對不同頻率下材料性能的測試，研究團隊發現了該新型材料在特定頻段下的優異性能，為進一步的材料優化和應用研究提供了重要依據。同時，學生們在參與項目的過程中，通過操作 N5232A 進行實驗，提高了自己的實踐能力和科研水平。

總結與展望

KEYSIGHT N5232A PNA - L 微波網絡分析儀以其**的性能和廣泛的應用場景，在微波領域展現出了強大的競爭力。其寬廣的頻率范圍、出色的動態范圍、快速的掃描速度和高精度的測量能力，使其能夠滿足不同行業和領域的測試需求。無論是在通信、航空航天、科研教育等領域，還是在微波元器件的生產和研發過程中，N5232A 都發揮著重要作用。隨著科技的不斷發展，微波技術也將不斷進步，對網絡分析儀的性能和功能也會提出更高的要求。我們可以期待是德科技公司在未來對 N5232A 進行進一步的升級和優化，使其能夠更好地適應不斷變化的市場需求，為微波領域的發展做出更大的貢獻。同時，用戶在使用 N5232A 時，也應該不斷探索其新的應用場景和功能，充分發揮儀器的潛力，推動相關領域的技術創新和發展。如果您在使用過程中有任何需求，優鍶科技提供網絡分析儀租賃、二手儀器、網絡分析儀維修和回收服務，專屬客服【189 - 1025 - 4446】，為您提供全方位的支持。
