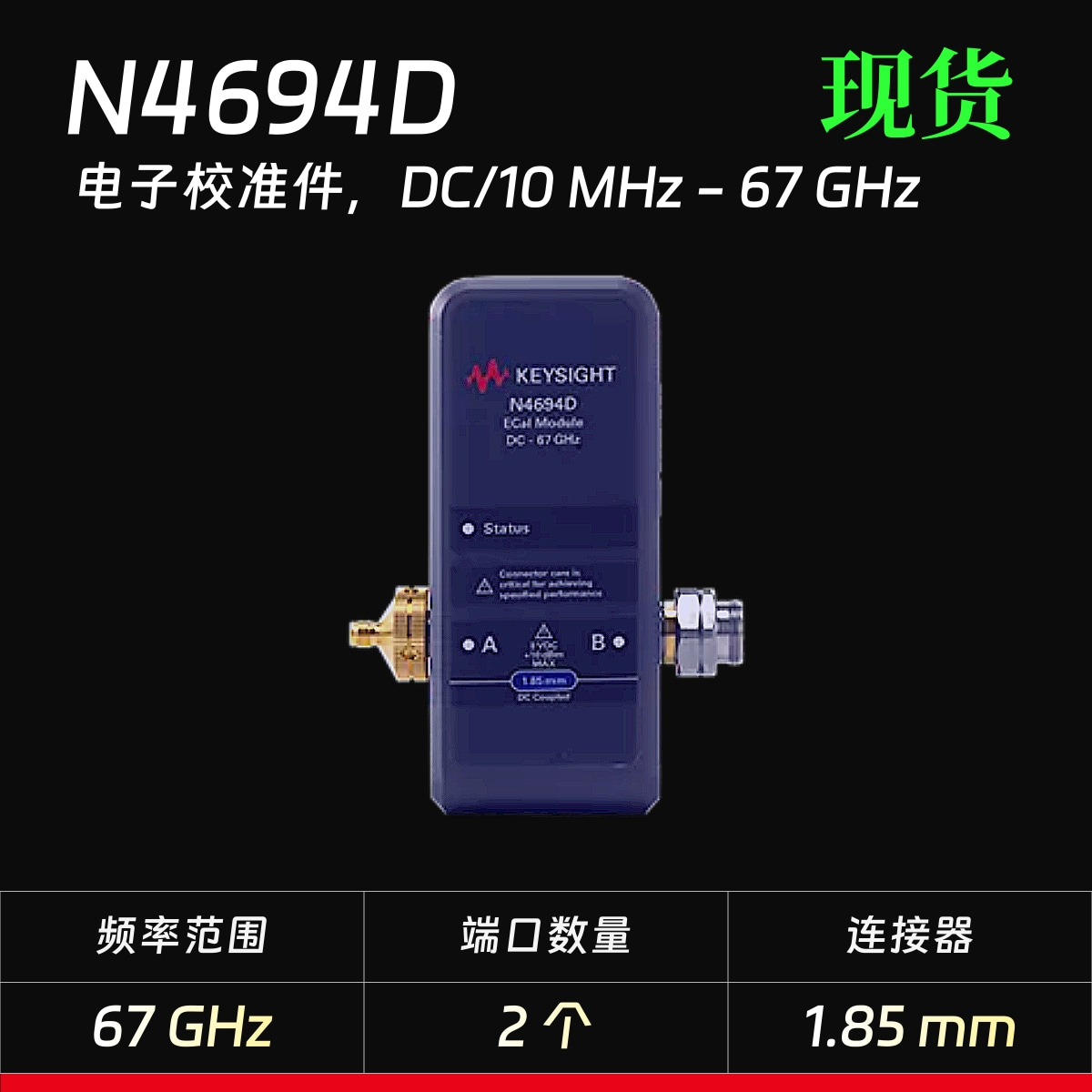

一、N4694D電子校準件概述

N4694D電子校準件是一款由是德科技推出的高精度 2 端口微波電子校準件。它具有諸多出色的特性與技術指標，在電子測量領域發揮著重要作用。其頻率覆蓋范圍為 10 MHz 至 67 GHz 或 DC 至 67 GHz（選項 0DC），這使得它能夠適用于較寬的頻率范圍，滿足不同的測試需求。該校準件支持 1.85 毫米連接器，并且提供公/公（選項 M0M）、母/母（選項 F0F）和公/母（選項 M0F）三種連接器配置，方便用戶根據實際情況進行選擇。通過 USB 端口，它可以直接從 Agilent HP Keysight 矢量網絡分析儀進行控制，實現快速、簡單、準確的全二端口校準。

在實際的電子測量工作中，確保高性能測量設備按照規定的性能水平工作是至關重要的。而定期對設備進行校準是保證測量準確性的關鍵步驟。N4694D電子校準件就成為了校準矢量網絡分析儀的理想解決方案。它可以快速、輕松和準確地校準 Agilent HP Keysight 矢量網絡分析儀，為測量工作提供可靠的基礎。例如，在對一些高頻電子器件進行測量時，如果測量設備沒有經過準確校準，那么得到的測量結果可能會存在較大誤差，無法真實反映器件的性能。而使用 N4694D電子校準件進行校準后，就能夠大大提高測量的準確性。

二、N4694D電子校準件的優勢

高精度校準

N4694D電子校準件具備高精度的校準能力。其高精度的校準模塊能夠覆蓋較寬的頻率范圍，在 10 MHz 至 67 GHz 甚至直流至 67 GHz 的頻率區間內都能實現精準校準。在實際應用中，高精度校準可以有效消除測試系統本身的誤差，使得測量結果更加真實可靠。以射頻電纜測試為例，在未使用 N4694D進行校準的情況下，測試系統可能會引入一些誤差，導致測量得到的電纜插入損耗和回波損耗數據不準確。而使用該校準件進行校準后，能夠消除這些誤差，真實反映電纜的性能。

快速校準過程

在進行全雙端口校準時，N4694D電子校準件需要的時間和連接次數還不到傳統機械校準套件的一半。操作員只需將此電子校準件通過 USB 端口連接至矢量網絡分析儀，剩下的工作便可交給固化軟件來完成。這種自動化的校準過程不僅大大提高了校準效率，還降低了操作員出錯的幾率。例如，傳統機械校準套件在進行校準操作時，需要手動更換不同的校準件，操作過程繁瑣，而且容易出現連接錯誤等問題。而 N4694D電子校準件的自動化校準方式則避免了這些問題，使得校準工作更加便捷高效。

降低成本

由于其自動化校準過程減少了連接器的磨損，從而降低了測試端口連接器和校準標準件的維修成本。傳統機械校準套件在頻繁的手動更換校準件過程中，連接器容易受到磨損，需要定期進行維修或更換，這增加了使用成本。而 N4694D電子校準件通過減少連接器的使用次數，延長了連接器的使用壽命，降低了維修成本。同時，它還能夠提高測量效率，減少了因校準時間過長而導致的生產停滯，進一步降低了總體成本。

三、N4694D電子校準件的使用方法

連接準備

首先，要確保 N4694D電子校準件和矢量網絡分析儀處于正常工作狀態。然后，使用合適的 USB 線纜將電子校準件與矢量網絡分析儀進行連接。在連接過程中，要注意確保連接牢固，避免出現松動導致信號傳輸不穩定的情況。同時，要檢查連接器的類型是否與電子校準件和矢量網絡分析儀的接口相匹配，確保公母接口正確連接。

校準操作

連接完成后，打開矢量網絡分析儀的校準程序。在程序中選擇相應的校準類型，如全雙端口校準。接著，點擊“開始校準”按鈕，N4694D會自動生成開路、短路、負載等標準阻抗狀態，矢量網絡分析儀會同步采集數據并計算校準系數。整個校準過程僅需數十秒，無需手動更換校準件。在校準過程中，要確保周圍環境穩定，避免外界干擾影響校準結果。

校準驗證

校準完成后，可通過矢量網絡分析儀的“校準驗證”功能檢查誤差。該功能會對校準結果進行評估，顯示誤差范圍。如果誤差在允許范圍內，則說明校準成功；如果誤差超出允許范圍，則需要重新進行校準操作，檢查連接是否正確、設備是否正常等，直到校準結果滿足測試要求為止。例如，在對一個毫米波器件進行測量前，使用 N4694D進行校準，校準完成后通過驗證功能發現誤差超出范圍，此時就需要仔細檢查連接情況，可能是 USB 線纜接觸不良或者校準件本身存在問題，經過排查解決問題后重新校準，直到驗證結果符合要求。

四、N4694D電子校準件的應用場景

射頻電纜測試

在射頻電纜生產和質量檢測過程中，N4694D電子校準件發揮著重要作用。校準后，將被測電纜連接到矢量網絡分析儀，測量其插入損耗和回波損耗。由于該校準件的高精度校準可消除測試系統本身的誤差，能夠真實反映電纜的性能。例如，在某射頻電纜生產廠家，使用 N4694D對矢量網絡分析儀進行校準后，對生產的電纜進行批量測試，能夠準確判斷電纜是否符合質量標準，提高了生產效率和產品質量。

毫米波器件建模

選件 0DC支持直流校準，可用于寬帶器件的時域分析（如 TDR 測試），幫助工程師快速定位 PCB 布線中的信號完整性問題。在毫米波器件的研發和生產過程中，需要對其進行精確的建模和測試。N4694D電子校準件能夠為毫米波器件的測試提供準確的校準，確保測試結果的可靠性。例如，在研發一款 5G 毫米波基站用的毫米波器件時，使用該校準件進行校準后，對器件進行時域分析，能夠更準確地發現 PCB 布線中的信號反射、延時等問題，從而優化器件設計。

科研實驗

在電子科研領域，N4694D電子校準件也有廣泛的應用。科研人員在進行各種電子實驗時，需要對測量設備進行準確校準，以確保實驗數據的準確性和可靠性。例如，在研究新型高頻電子材料的特性時，使用 N4694D對測量設備進行校準，能夠得到更精確的實驗數據，為科研工作提供有力支持。

五、二手 N4694D價格分析

價格影響因素

二手 N4694D的價格受到多種因素的影響。首先，設備的使用年限是一個重要因素。使用年限較短的設備，其性能相對較好，價格也會相對較高；而使用年限較長的設備，可能存在一定程度的磨損和老化，價格會相應降低。其次，設備的功能完整性也會影響價格。如果設備的各項功能都能正常使用，沒有故障和損壞，價格會比功能不完整的設備高。此外，市場供需關系也對價格有影響。如果市場上對二手 N4694D的需求較大，而供應相對較少，價格就會上漲；反之，如果供大于求，價格則會下降。

市場價格范圍

目前市場上二手 N4694D的價格大致在一個特定的范圍內波動。一般來說，較新、性能較好的二手設備價格可能在十幾萬元左右，而使用年限較長、性能一般的設備價格可能會低至幾萬元。但具體價格還需要根據設備的實際情況和市場行情來確定。

購買建議

在購買二手 N4694D時，建議選擇正規的二手設備交易平臺或商家。這樣可以保證設備的質量和售后服務。在購買前，要對設備進行詳細的檢查和測試，確保其功能正常?？梢砸笊碳姨峁┰O(shè)備的使用記錄和維修記錄，了解設備的歷史情況。同時，要與商家簽訂詳細的購買合同，明確雙方的權利和義務，保障自己的合法權益。例如，在某二手電子設備交易平臺購買二手 N4694D時，要仔細查看設備的圖片和描述，與商家溝通了解設備的具體情況，要求商家提供設備的校準報告等資料，購買后還可以享受一定期限的質保服務。

六、優鍶科技與 N4694D電子校準件

優鍶科技的業務范圍

優鍶科技是一家在電子測量領域具有一定影響力的企業。其業務范圍涵蓋了電子校準件、測試儀器等相關產品的銷售和服務。公司致力于為客戶提供高品質的電子測量解決方案，滿足不同客戶的需求。在電子校準件方面，優鍶科技代理了多種品牌和型號的產品，其中就包括 N4694D電子校準件。

優鍶科技提供的服務

優鍶科技為購買 N4694D電子校準件的客戶提供了一系列優質服務。在產品銷售前，公司的專業技術人員會根據客戶的需求，為客戶提供詳細的產品咨詢和選型建議。例如，對于一個對電子校準件不太了解的客戶，技術人員會詳細介紹 N4694D的特點、性能、適用場景等，幫助客戶選擇最適合自己的產品。在產品銷售后，公司提供安裝調試、培訓等服務。技術人員會到客戶現場進行設備的安裝調試，確保設備能夠正常運行。同時，還會對客戶的操作人員進行培訓，使其掌握設備的使用方法和注意事項。此外，優鍶科技還提供售后維修和技術支持服務。如果客戶在使用過程中遇到問題，公司會及時響應，安排技術人員進行維修和解決。

客戶案例

許多客戶通過優鍶科技購買了 N4694D電子校準件，并獲得了良好的使用體驗。例如，某電子科技公司需要對其生產的毫米波器件進行高精度測量，通過優鍶科技購買了 N4694D電子校準件。在優鍶科技技術人員的幫助下，順利完成了設備的安裝調試和校準工作。使用該校準件后，公司的測量精度得到了顯著提高，產品質量也得到了有效保障。該公司對優鍶科技的產品和服務都非常滿意，與優鍶科技建立了長期的合作關系。
